电机应用降本新方案
｜汇春YS32M120单电阻FOC
摘要：元器件涨价 BOM 承压？YS32M120 单电阻采样无感 FOC 方案，兼顾性能与成本，适配小家电、扇类、泵类等电机应用。
1导语
当前半导体产业链成本持续上行，MCU、功率器件、被动元器件涨价潮持续蔓延，电器行业整机 BOM 成本持续承压。
传统双电阻 FOC 控制方案运行稳定、算法简单，但需要搭载多颗功率采样电阻与多路信号调理电路，进一步放大了元器件涨价带来的成本压力。
针对行业痛点，汇春科技 YS32M120 32 位电机专用 MCU，已完整跑通单电阻采样无感 FOC 扇类专属方案，以极简硬件架构实现高精度矢量控制，为落地扇、循环扇、台扇、吊扇、泵类等产品，提供高性价比、高稳定性的降本增效解决方案。
YS32M120 FOC方案应用场景（落地扇 / 循环扇 / 吊扇 / 泵类）
2单电阻采样 FOC 技术原理
单电阻采样是当前 BLDC 电机性价比最高的母线电流采样方案：
在三相逆变桥下桥总回路上仅放置 1 颗功率采样电阻，采集母线实时电流，结合 SVPWM 矢量扇区判定逻辑，在有效矢量专属时间窗口完成高精度 ADC 采样，通过软件算法重构出完整的 A、B、C 三相相电流，最终实现无感 FOC 矢量闭环控制。
单电阻采样 FOC 实现难点：
硬件需求：芯片定时器支持硬件同步触发 ADC，ADC 与模拟外设具备高速信号建立能力，适配窄脉冲下的电流采样。
算法需求：搭载 PWM 时间偏移注入补偿算法，检测并补偿采样盲区，保证电机全转速区间无抖动、无异响。

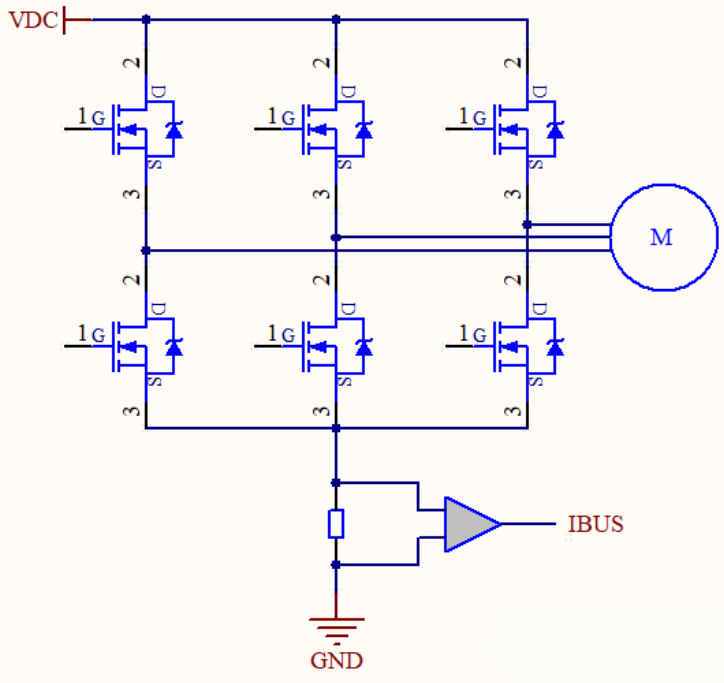

BLDC 单电阻采样硬件原理框图
3YS32M120 单电阻 FOC 方案核心实现
YS32M120 专为消费类电机控制优化，依托芯片原生硬件外设，搭配成熟自研算法，实现单电阻采样 FOC 稳定落地，软硬件深度适配，无需额外叠加外围电路。

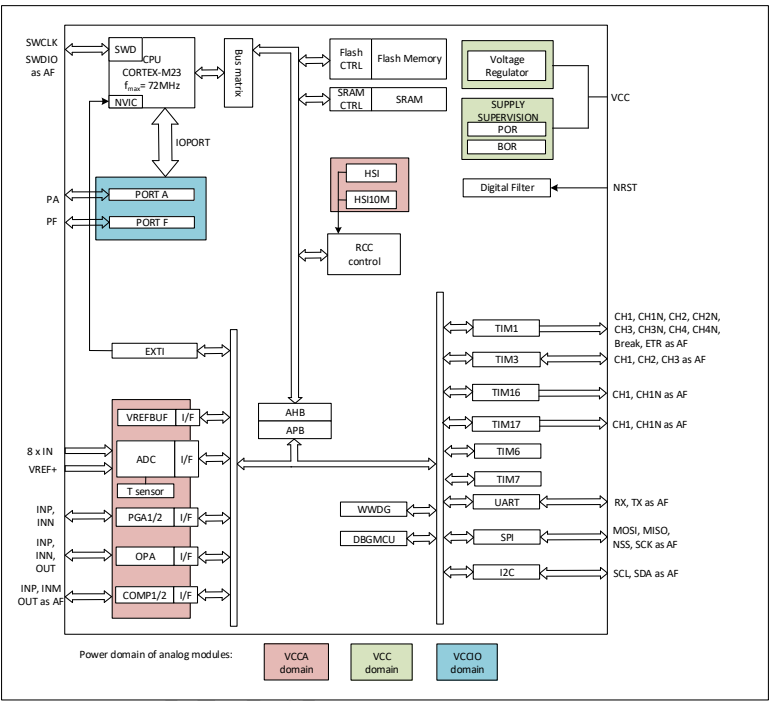

YS32M120 芯片外设资源框图
基于 YS32M120 单电阻采样 FOC 方案的 Demo 板与波形：

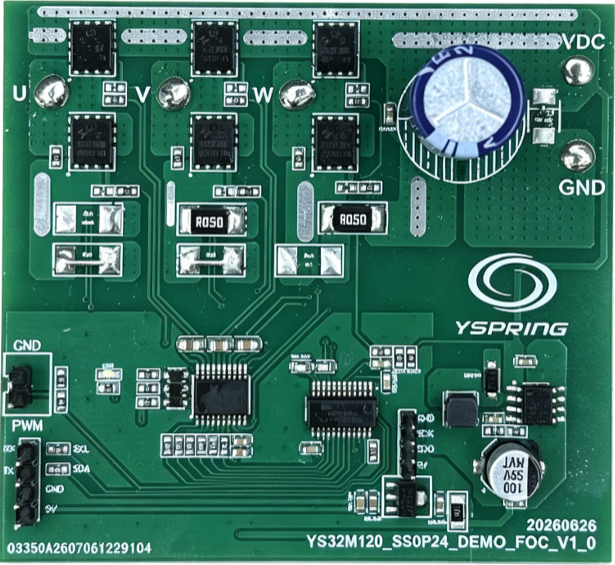

YS32M120 FOC Demo 板

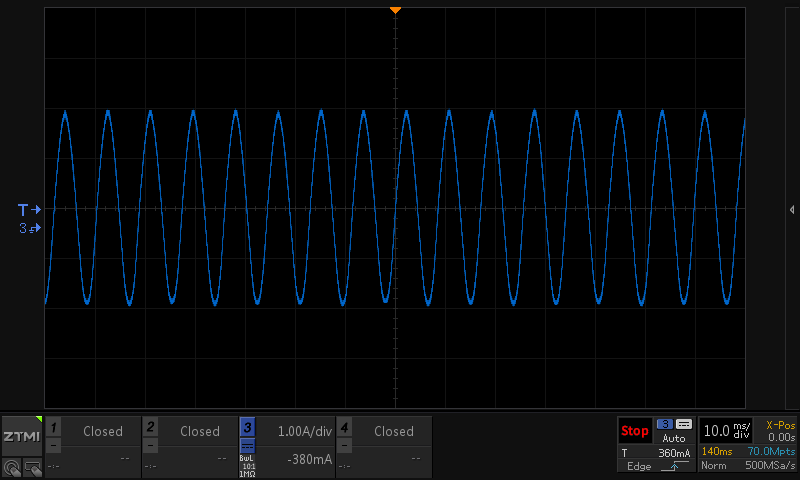

YS32M120 FOC Demo 波形
4YS32M120 芯片核心亮点
YS32M120 是汇春科技面向消费类 BLDC 电机控制量身打造的 32 位 Cortex‑M23 内核 MCU，针对性解决小家电成本高、电路复杂、稳定性差等痛点：
✅ 充足算力，流畅运行复杂算法：最高 72MHz 工作主频，内嵌单周期乘法器、硬件除法器，搭配 32KB Flash、6KB SRAM，资源充裕，可稳定运行电流重构、盲区补偿、转子观测器等全套 FOC 算法。
✅ 电机专属集成外设，极简硬件：集成高级定时器、12 位高精度 ADC、PGA、OPA、比较器等全套电机模拟外设，高度集成化设计大幅减少外围分立器件，精简 PCB 布局，降低整机 BOM 成本。
✅ 工业级宽温宽压，稳定性拉满：工作电压 1.8V~5.5V，适配 12V、24V 主流风扇供电系统；工作温度区间 ‑40℃~105℃，满足家电长期稳定运行需求。
✅ 适配量产，灵活易用：搭载 UART、I2C、SPI 通用通讯接口；提供 QFN24、SSOP24、TSSOP20 等多种封装，适配不同尺寸 PCB。
5单电阻 VS 双电阻方案
| 对比项 | YS32M120 单电阻采样 | 传统双电阻采样 |
|---|---|---|
| BOM 物料 | 仅 1 颗功率采样电阻，外围器件少，成本极低 | 需 2 颗功率采样电阻，两路信号调理电路，成本偏高 |
| PCB 布局 | 单路采样走线，布局简单，无阻抗匹配压力 | 两路采样走线，布局约束多，需严格匹配阻抗 |
| ADC 资源占用 | 仅占用 1 路 ADC 通道，资源利用率高 | 占用 2 路 ADC 通道，资源消耗更大 |
1、硬核降本，对冲元器件涨价压力：省去 1 颗功率采样电阻及一路信号调理电路，大幅减少被动元器件用量，大批量量产场景下，可有效抵消半导体涨价带来的 BOM 涨幅，提升产品市场竞争力。
2、规避硬件误差，运行更均衡：所有三相电流数据均源自同一颗采样电阻，彻底杜绝双电阻方案中，因电阻阻值偏差、走线阻抗失配导致的三相电流不平衡问题，电机运行更静音、更稳定。
3、简化研发量产流程：PCB 布线难度大幅降低，减少调试工作量，缩短产品研发周期，适配小家电快速量产迭代需求。
6结语
面对持续升温的半导体涨价浪潮，汇春 YS32M120 以硬件高度集成 + 算法深度优化的双重优势，搭载成熟稳定的单电阻采样 FOC，在保障扇类电机静音启停、全转速稳定运行的优质性能前提下，最大限度精简硬件架构、压缩整机成本。
