一束光从空气射入水中，为何不走直线，反而选择"绕路"折射？
从几何上看，折线明明比直线更长。但从物理学上看——这条"更长"的路，恰恰是光在时间维度上阻力最小的选择。这便是费马原理：光总是沿用时最短的路径传播，而非空间最短的路径。同样，光穿过狭缝时会发生衍射，绕过障碍物向外扩散，看似"绕路"，实则遵循着波动光学最本质的规律。
阻力最小的路，往往不是看上去最短的那条。
01 起步：一条更难的路
2007年，汇春科技在深圳成立。
彼时，国内光电传感芯片市场几乎被海外巨头垄断。摆在面前的路有两条：一条是走捷径，做代理分销，轻车熟路；另一条是走自研之路，从零开始啃硬骨头。
汇春选择了后者。
2011年，汇春自主研发的YS8006有线光电传感器与YS8101无线光电传感器同步量产上市，标志着国产光电传感芯片正式迈入产业化阶段。此后，YS8205、YS8206、YS8208……直至YS8299系列持续迭代,产品矩阵日益完善。

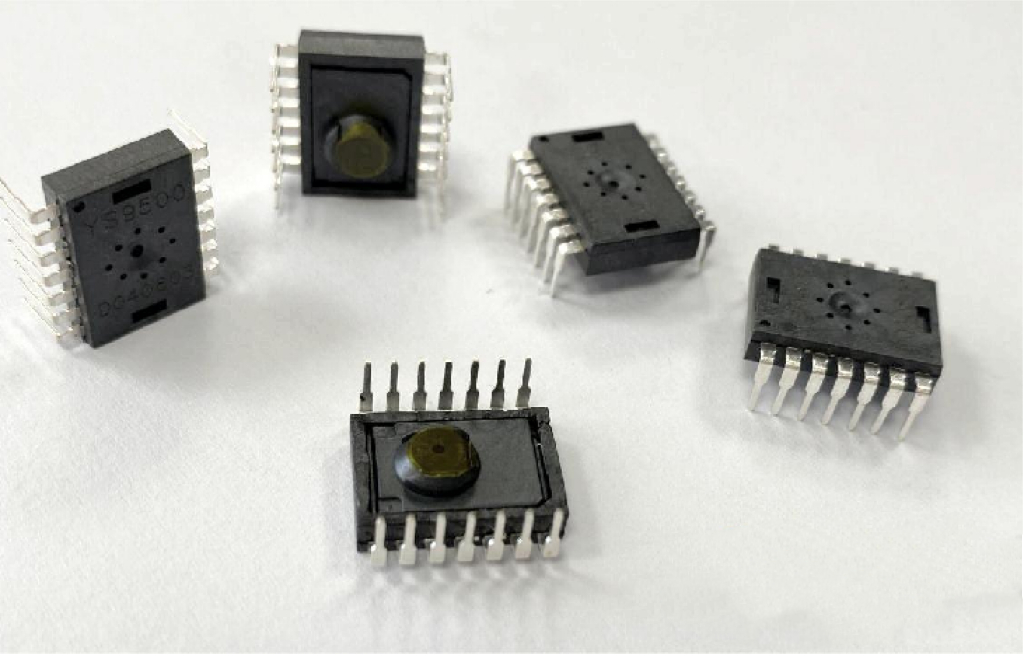

▲ YS8205 / YS8206 / YS8208 / YS8209/ 系列
汇春的光电传感器基于红外成像原理，具备高灵敏度、高容错能力的核心技术优势。每一颗芯片，都以光学最底层的逻辑，精准感知世界。
02 积累：从1亿到8亿颗的底气
2015年，光电传感器累计出货突破1亿颗。到2025年，这个数字变成了8亿颗。
8亿颗是什么概念？意味着在全球范围内，每几秒钟就有一颗汇春的光电传感器被装入设备、交付到用户手中。在国内光电鼠标市场，汇春的占有率已位居前列。
1亿 → 8亿颗
但汇春没有停下脚步。
2024年，全新工艺有线Sensor产品YS82系列推出；2025年，全新工艺无线Sensor产品YS8299问世——年年都有新突破，这便是汇春的节奏。

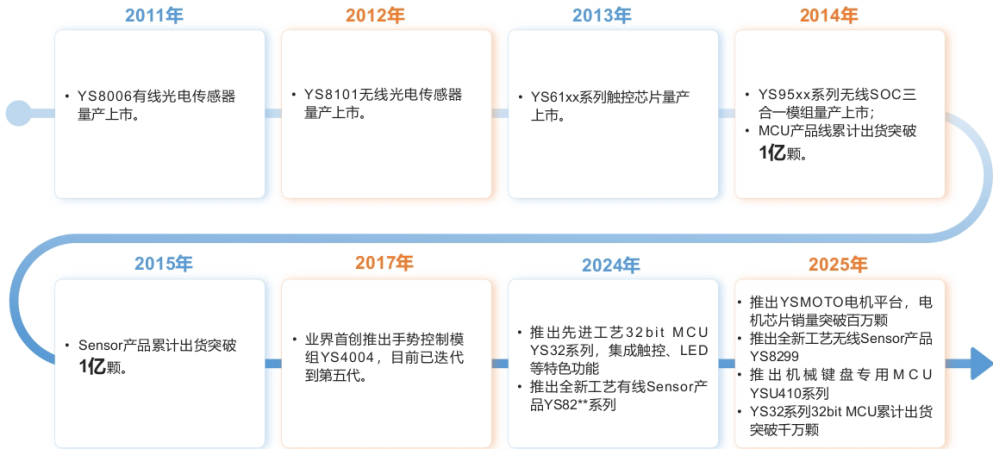

▲ 2011 – 2025 产品里程碑
03 自主：品质和产能，自己说了算
光电芯片的性能，一半在晶圆，一半在封装。
2020年，汇春科技的全资子公司——广东国峰半导体有限公司在梅州成立。它并非简单的"协作方"，而是汇春垂直产业链整合中的关键落子——从设计到封装再到测试，汇春打通了半导体产业链的核心环节。
凭借自主封测能力的加持，1000级以下净化车间配备了新加坡ASM838plus固晶系统（±10µm对准精度）、美国K&S全自动焊线机等顶级设备。从第一代DIP封装到第三代小型化特色封装，光电传感器从晶圆设计到封装测试的技术持续迭代。
▲ 广东国峰半导体 · 光电传感器芯片
这不是"外包"，而是"自有"。汇春以全资子公司的封测能力，为每一颗光电传感芯片的品质兜底。
04 延伸：从"感知"到"智能"的跨越
汇春围绕"芯片+算法"战略，以光电传感器为感知入口，构建了从"感知"到"决策"的完整能力闭环。在光电Sensor平台基础上，手势识别模组已迭代至第五代，为众多品牌客户提供智能交互方案。光电传感器也从鼠标导航，延伸至安防、智能家居、无人机光流定位、扫地机器人导航乃至汽车电子等多元场景。

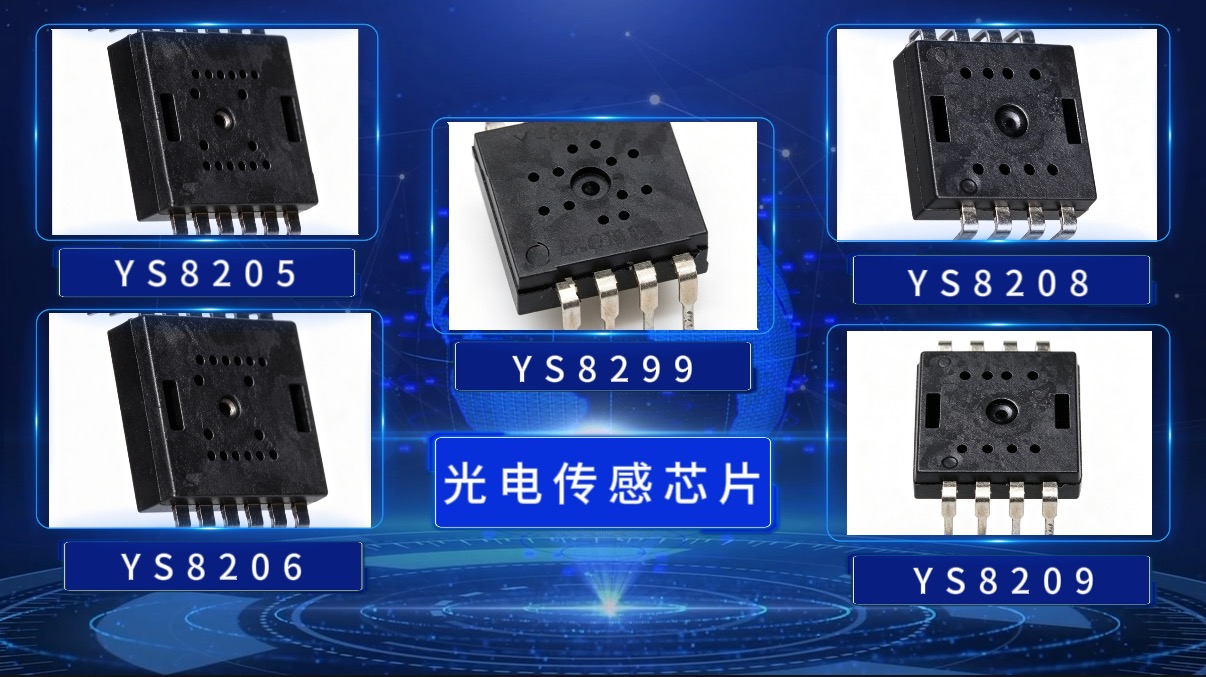

▲ 多型号光电传感器家族
未来，汇春的传感器板块将融入万物智连的新时代，打造多模态感知与信号链平台——以光电Sensor和触控为基础，拓展力觉、压力、位置、温度等检测维度，积累传感器接口、模拟前端、信号调理和感知算法能力，构建多模态感知平台，将物理世界数据化，成为汇春"感控算一体化"战略中的关键支点。
▲ 汇春传感器已融入智能手表 / 智能家电 / 扫地机器人 / 仿生机器人 / 智能汽车等场景
05 十五年，印证一个朴素的道理
光在水中的折射，看似绕路，实则是物理规律下阻力最小的路径。
汇春科技用15年证明：选择一条更难的路，并不意味着走得更慢。从2011年第一颗光电传感器量产，到累计出货超8亿颗；从单一的鼠标芯片，到覆盖光电传感、触摸感知、手势识别、MCU主控的全产品矩阵——正是这样一条曲折之路，让汇春在国产光电与传感器领域，投下了一道明亮的光。
YSPRING · 汇春科技
以光电为基 · 与万物智连
