今天带大家深入光学封装领域，揭秘光电Sensor封装背后的那些事儿！在光学封装的世界里，精度可是我们始终追求的终极目标，每一个组件、每一个步骤，我们都力求做到极致优化。请看视频讲解~
完美光路，挑战漏光难题

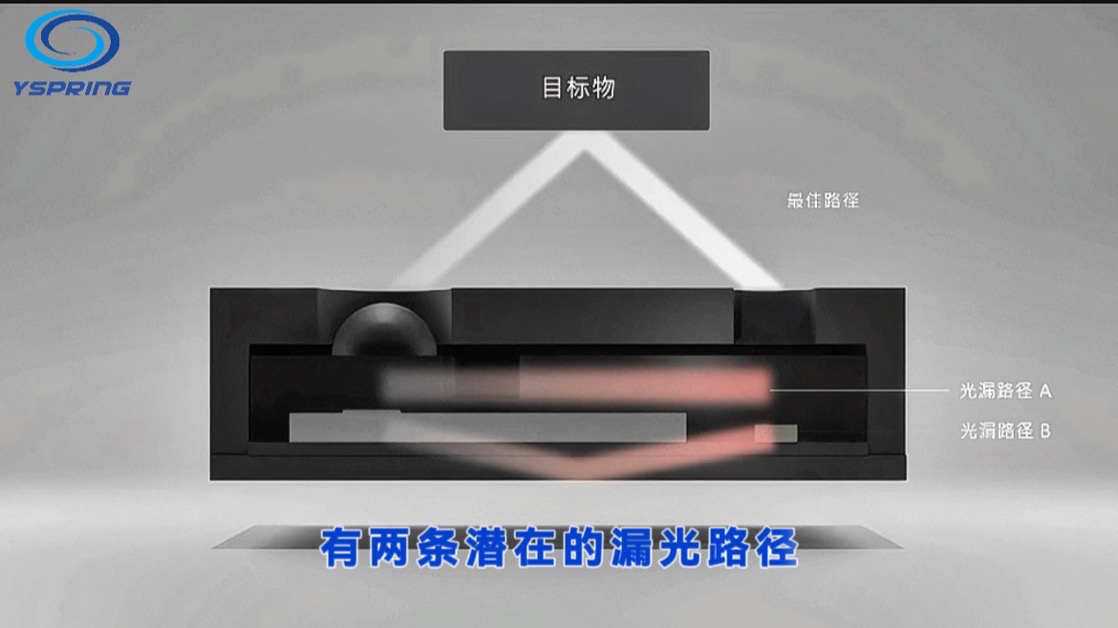

传感器发出的光会透过透镜发射到目标物，再反射回来进入接收器，这条光路就是我们要达成的完美收发光路径。但在这个过程中，存在着两条潜在的漏光路径，它们就像隐藏在暗处的“小怪兽”，会干扰感测器的准确性，所以我们必须想办法将它们有效消除。

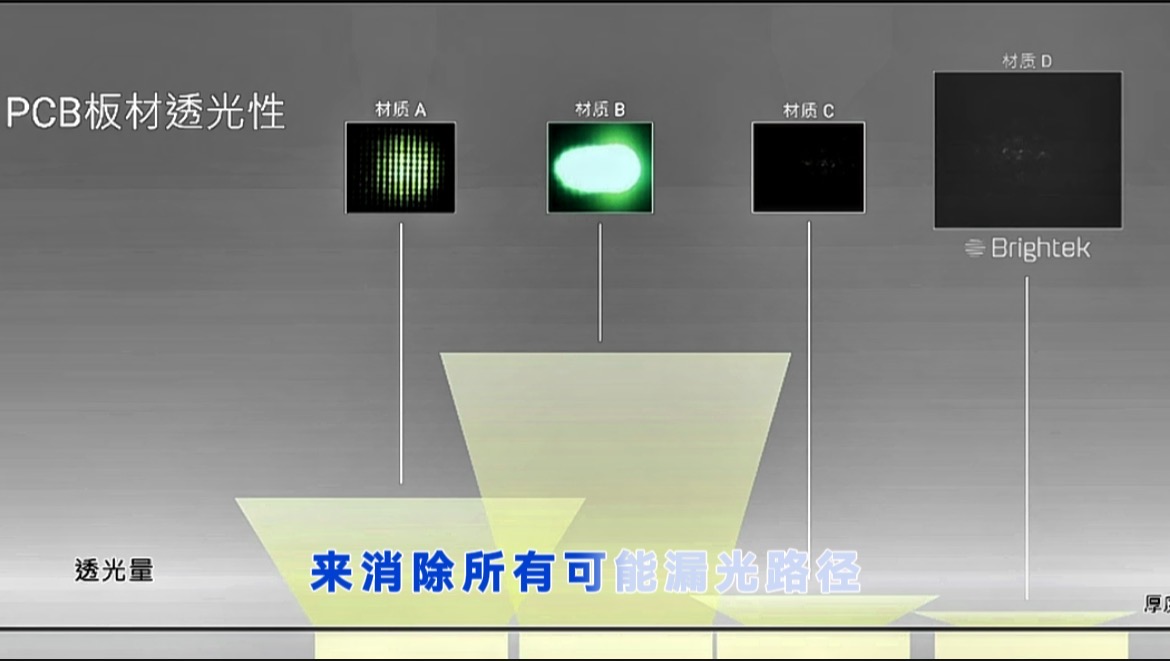

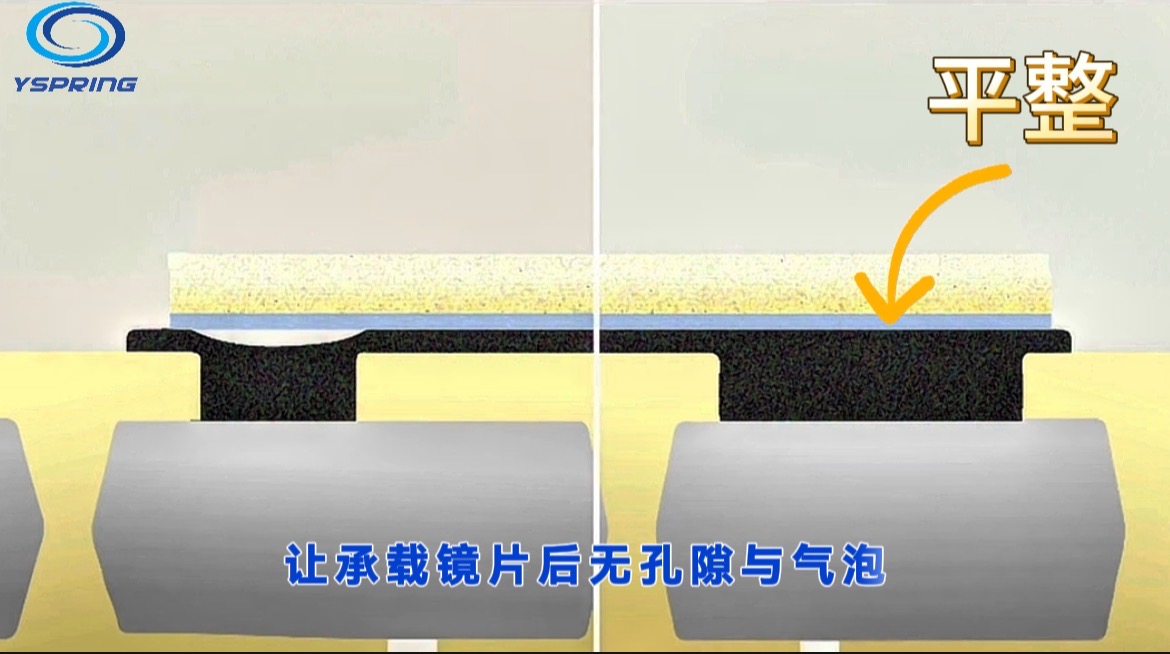

在载板的选择上，我们果断选用不透光材料，从源头上消除所有可能的漏光路径。而且，在底部油墨处理环节，我们会让晶片变得平整，这样承载晶片后就不会出现孔隙与气泡，大大提升了整体结合力以及稳定性。这样的设计，就像给光线搭建了一条专属的“高速公路”，确保了光的正确传输，减少了不必要的光线串扰。

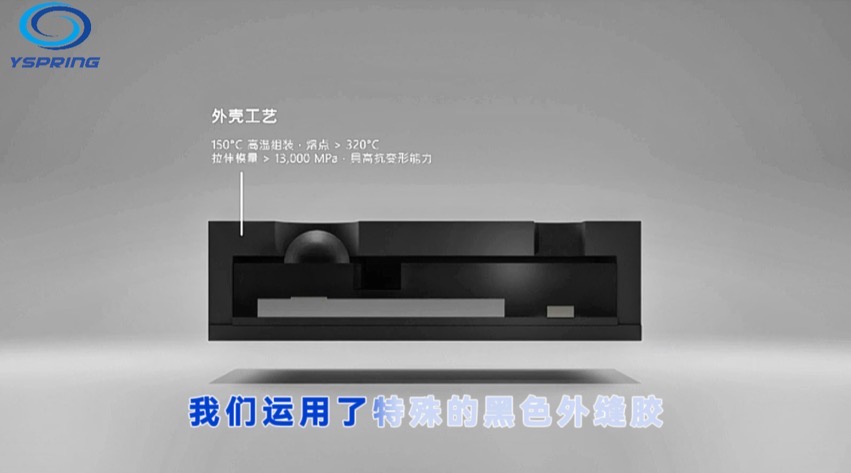

不仅如此，我们还运用了特殊的黑色外封胶及外壳，它们就像忠诚的“卫士”，高度阻隔光与收光之间的串扰反应，让光乖乖地沿着我们设计的光路前进，丝毫不会影响到传感器的灵敏度。
固晶工艺，精度决定效率
优化完外部设计，内部的固晶技术可是关键中的关键。固晶的精度，直接影响着光线的收发光效率。而我们的固晶工艺，那可是达到了极高的精度水平，能够确保晶片的安装角度和位置都处于最佳状态。
凭借这一精湛的固晶工艺，我们成功将收光效率提升至超过80%！而且，我们还通过减少溢胶来完成微型化的封装制造，这可是达成优秀光学的设计基础哦。
透镜加工，细节成就精度

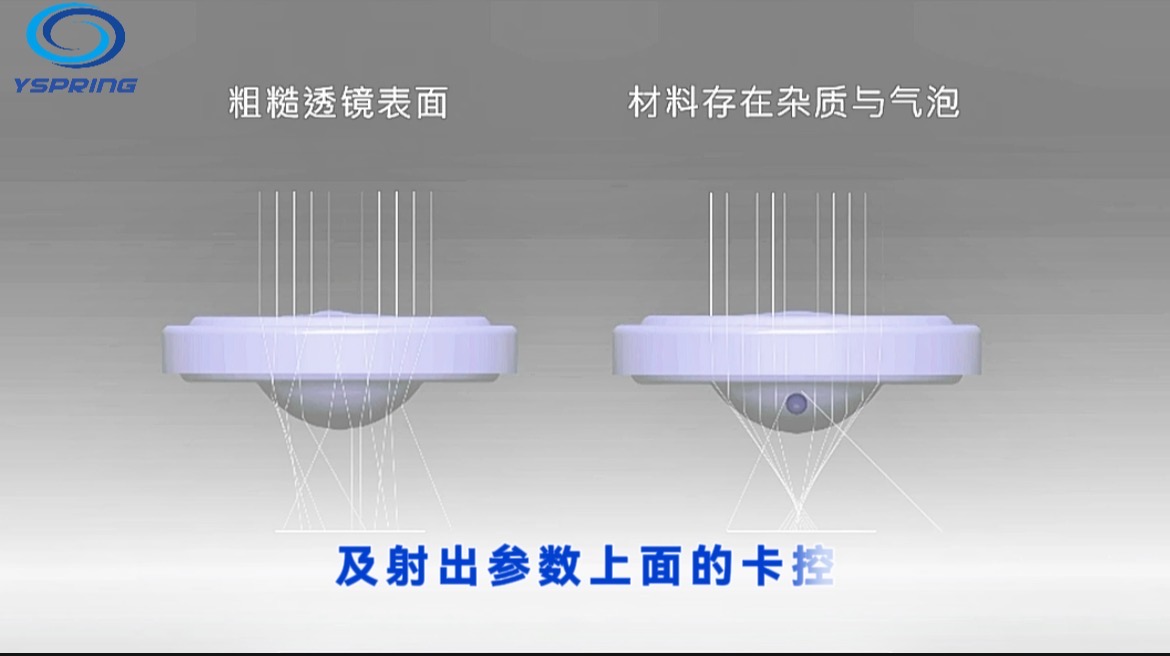

除了固晶工艺，上方透镜的加工质量及高耐温材料选择，也是影响光学精度的另一个重要因素。透镜表面的粗糙度与平滑度，就像透镜的“颜值”，会直接影响光的折射与聚焦效果。

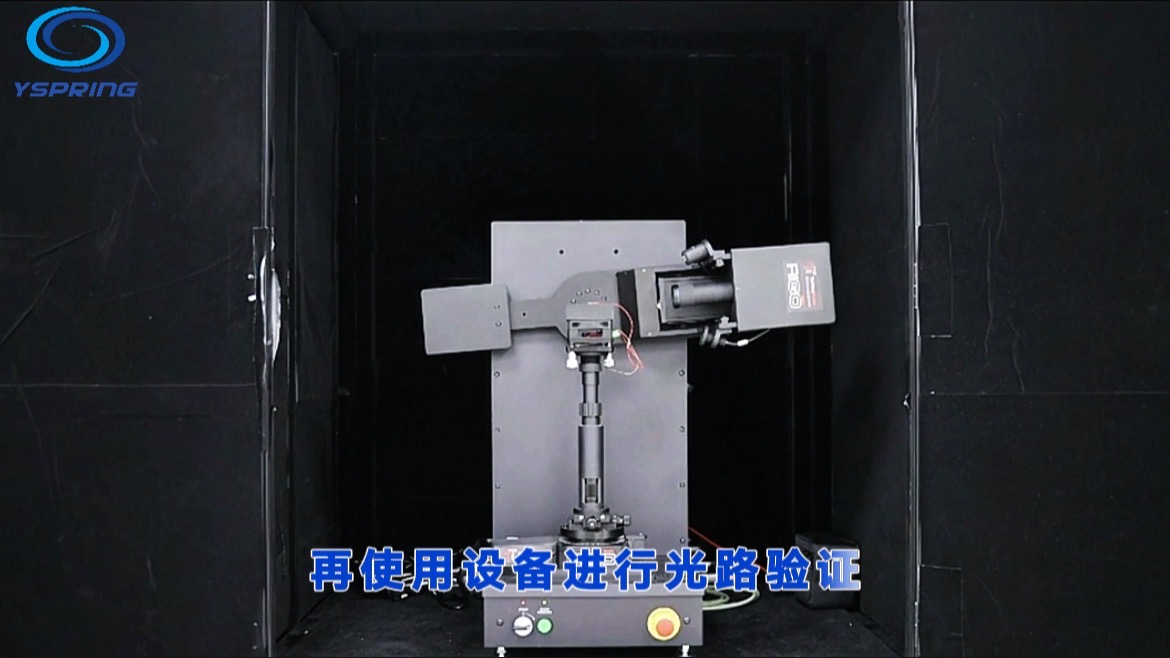

我们在材料的选择及射出参数上严格把控，就是为了降低材料杂质及气泡对于光路的影响。最后，再使用专业设备进行光路验证，确保这个光学收发过程的精准度，让实际成果与光学模拟完美呼应。
成果斐然，满足多样需求

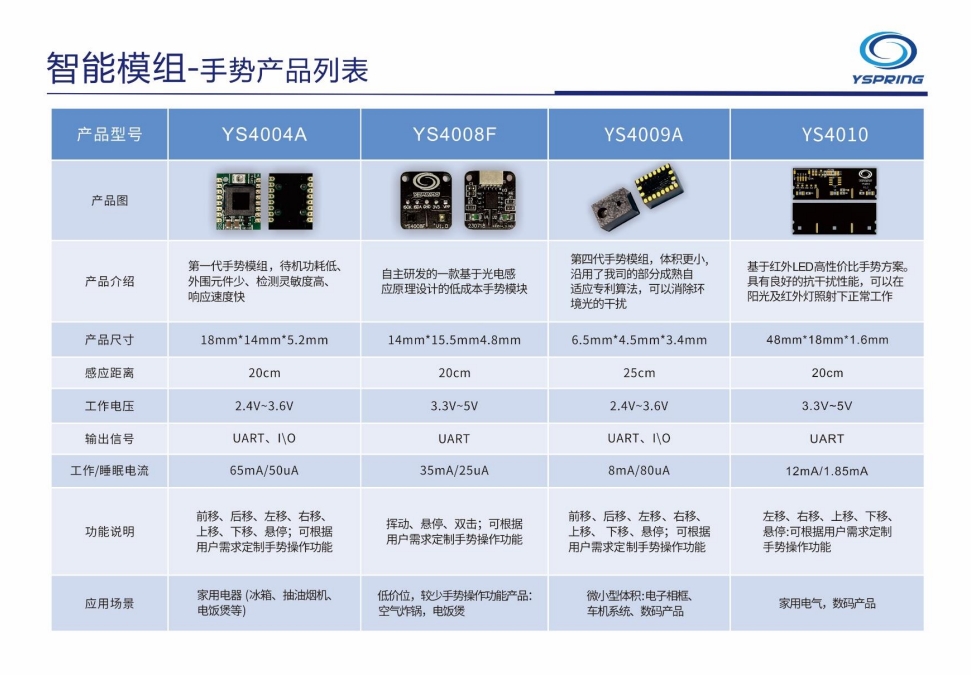

透过这一系列的设计经验与精度的制程技术，我们成功将收发光效率推进至接近100%的理想境界！借助先进的光电封装技术，汇春打造了4004、4006、4008、4009等系列手势控制模组，这些模组就像一个个“魔法小助手”，能够满足各行各业的应用需求，如果您感兴趣可以致电我们销售热线（0755- 86217885）
您的需求就是我们前进的动力！未来，我们还会继续在光学封装的道路上探索前行，为大家带来更多优秀的产品！
