电子雾化器

智能“电子雾化器”方案

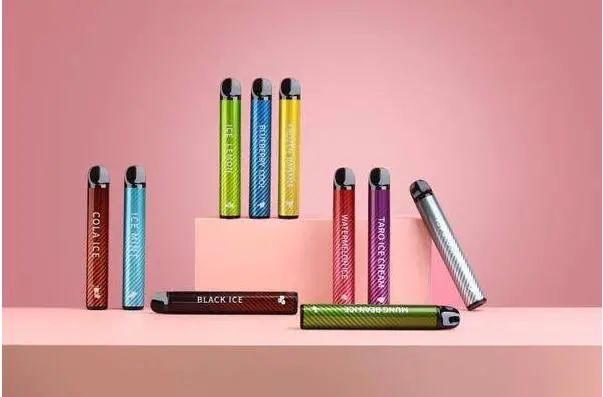

电子雾化器(英语:Electronic cigarette,俗称电子烟,威卜,VAPE),电子雾化器,是一种以可充电锂聚合物电池供电驱动雾化器,透过加热油舱中的电子液体,无需燃烧,只会产生「蒸气」,不产生一氧化碳,可以减少火灾发生的可能。



汇春科技根据市场需求给广大"电子雾化器"厂家提供电子雾化器方案,采用YS272MSOP10、YS272QFN16、YS84C12QFN20以及触摸灯效MCU YS65F805;适应不同的电子雾化器方案需求。功耗低、ADC精度高、ADC稳定性好是电子雾化器方案主控必要的特质,YS272MSOP10、YS84C12QFN20正是满足了上述特点,一直受电子烟ODM厂商青睐。今年由于晶圆厂/封测厂的产能有限,国际MCU大厂的产品已经全线延期,订单供不应求。全球MCU缺货潮持续扩大,原厂接单停止,MCU持续吃紧,交货期排到40周以上。

汇春耕耘电子雾化器市场多年,在芯片短缺的今天仍能保证“电子雾化器”市场供货需求,把握时机,抢占市场。



汇春科技智能电子雾化器方案

汇春科技电子雾化器方案由主控芯片YS272MSOP10/YS272QFN16/YS84C12QFN20、电池、 充电管理、电池保护、按键/咪头、LED灯、雾化器组成。在平时,电子雾化器处于低功耗状态,当按下按键或吸烟(咪头方案)时开始工作。当气流通过气道,穿过电路板上面的咪头,咪头即产生电信号,传导到单片机,唤醒 MCU,MCU软件设定,开启驱动 MOS管(打开通电开关),让雾化芯中的发热丝通电将电能转化成热能,温度达到蒸发沸点,即产生烟雾,同时MCU控制点亮4 LED。当用气流停止时候,咪头恢复常规信号,则MCU 监测信号消失,停止驱动 PMOS(关断开关) 和 LED;MCU进入休眠,如果监测到电池快没电了就闪烁 LED 进行低电压提醒。

在工作过程中,MCU通过采样输出电流及电压,实时调整PWM控制恒功率输出,使其在不同的电池电压下稳定输出,同时通过侦测电流、电压实现过流、短路、低压保护功能。当检测到按键释放或无气流,关闭输出,MCU再次进入休眠。



方案一

使用YS272MSOP10作为主控,实现基础电子雾化器功能

功能:

●  电量检测

●  低电、充电、工作状态指示

●  按键或咪头输入检测

●  空载 、过流、短路检测保护

●  PWM恒功率输出控制


方案二

方案介绍:

使用YS272QFN16作为主控,在方案一基础上增加灯效控制

功能:

●  电量检测

●  低电、充电、工作状态指示

●  按键或咪头输入检测

●  空载 、过流、短路检测保护

●  PWM恒功率输出控制

●  LED灯效控制


方案三

方案介绍:

使用YS272MSOP10作为主控,YS65F805DFN8做触摸检测及RGB灯效控制,实现酷炫的灯效。

功能:

●  电量检测

●  低电、充电、工作状态指示

●  空载 、过流、短路检测保护

●  PWM恒功率输出控制

●  触摸控制

●  RGB灯效


方案四

方案介绍:

使用YS84C12作为主控,在单颗芯片上实现触摸按键检测、LED灯效。

功能:

●  电量检测

●  低电、充电、工作状态指示

●  触摸按键检测

●  空载 、过流、短路检测保护

●  PWM恒功率输出控制

●  RGB灯效
